Préparer un fichier de points pour l'implantation (station totale, GPS RTK)
Avant de partir sur le terrain avec la station totale ou le GPS RTK, il faut charger les points à implanter dans l'appareil. Voici comment préparer un fichier propre, dans le bon système, et éviter les erreurs les plus coûteuses.
1. Rassembler les points
- Depuis un plan AutoCAD : ouvrez le DXF dans cadmaptopo avec « Importer » (voir importer un DXF existant).
- Depuis Excel : collez la liste dans « Plusieurs points ? Collez une liste ».
- Depuis un plan foncier : saisissez les bornes une à une avec « Ajouter un point ».
Les points s'affichent sur l'image satellite : un point qui tombe dans la rue voisine signale une faute de frappe ou une zone Lambert erronée.

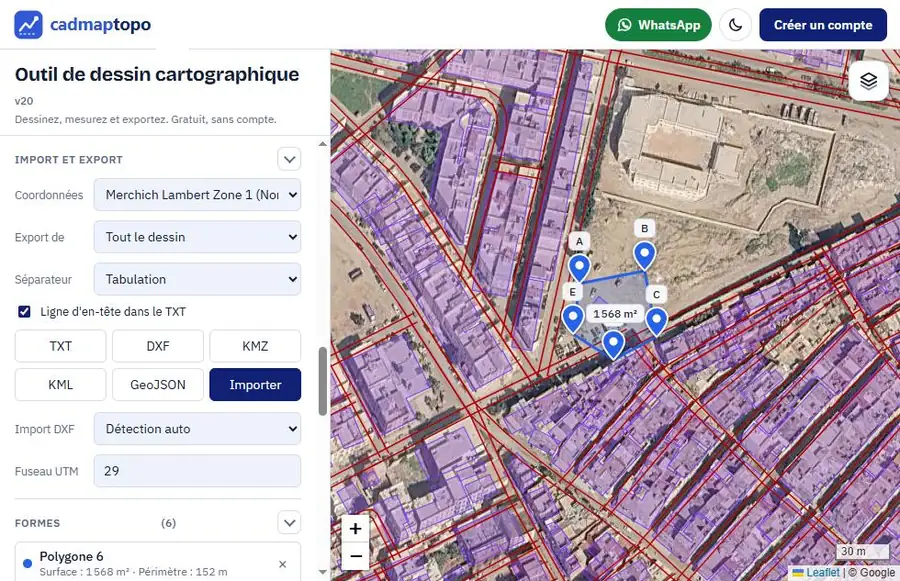

2. Exporter le fichier texte
- Dans « Import et export », choisissez sous « Coordonnées » le système de travail de l'appareil : Merchich Lambert Zone 1 ou 2, ou UTM.
- Choisissez le séparateur attendu : tabulation, point-virgule, virgule ou espace.
- Cochez ou décochez la ligne d'en-tête selon l'appareil.
- Touchez TXT.
| N | X | Y | Z | Description |
|---|---|---|---|---|
| 1 | 486298.08 | 362191.33 | 520.40 | B1 |
| 2 | 486330.50 | 362205.10 | 521.00 | B2 |
| 3 | 486322.70 | 362165.90 | 519.00 | B3 |
Les sommets des lignes et des polygones sont aussi exportés, un par ligne (« Polygone 1 S1 », « S2 »…) : pratique pour implanter les angles d'un bâtiment dessiné.
3. Adapter l'ordre des colonnes si besoin
Certains appareils attendent N, Y, X, Z (nord avant est) ou un code à la place de la description. Ouvrez le TXT dans Excel, réorganisez les colonnes, puis enregistrez en texte (séparateur tabulation) ou en CSV.
4. Contrôler avant de partir
- Le système : celui du fichier doit être celui des points d'appui ou de la calibration de l'appareil.
- Deux points connus : comparez leurs coordonnées dans l'appareil et sur le plan.
- Les décimales : un point, pas une virgule, sauf si l'appareil demande le contraire.
- Les altitudes : n'implantez jamais une cote à partir d'un Z de modèle de terrain (voir d'où vient le Z).
Questions fréquentes
Quel format de fichier accepte ma station totale ?
La plupart des carnets et logiciels de terrain importent un fichier texte (TXT ou CSV) avec une colonne par valeur. Vérifiez dans le manuel l'ordre attendu (souvent N, X, Y, Z ou N, Y, X, Z) et le séparateur.
Mon appareil attend Y avant X : comment faire ?
Exportez le TXT, ouvrez-le dans Excel, déplacez la colonne Y avant la colonne X, puis enregistrez de nouveau en texte. Contrôlez ensuite deux points connus sur l'appareil.
Le Z de l'outil est-il fiable pour une implantation ?
Non. Quand le Z ne vient pas de votre liste, il est tiré d'un modèle numérique de terrain mondial, précis à plusieurs mètres. Pour implanter en altitude, utilisez des cotes de projet ou de levé.
Peut-on implanter un point dessiné sur l'image satellite ?
Pour se repérer, oui. Pour une implantation de construction ou de limite, non : les coordonnées doivent venir d'un plan coté ou d'un levé, pas d'une image.
